 2-9V İLE ÇALIŞAN AMPLİFİKATÖR




TDA 2822 İLE AMPLİFİKATÖR ŞEMASI

PCB ÇİZİMİ (2,5cmx6,2cm)

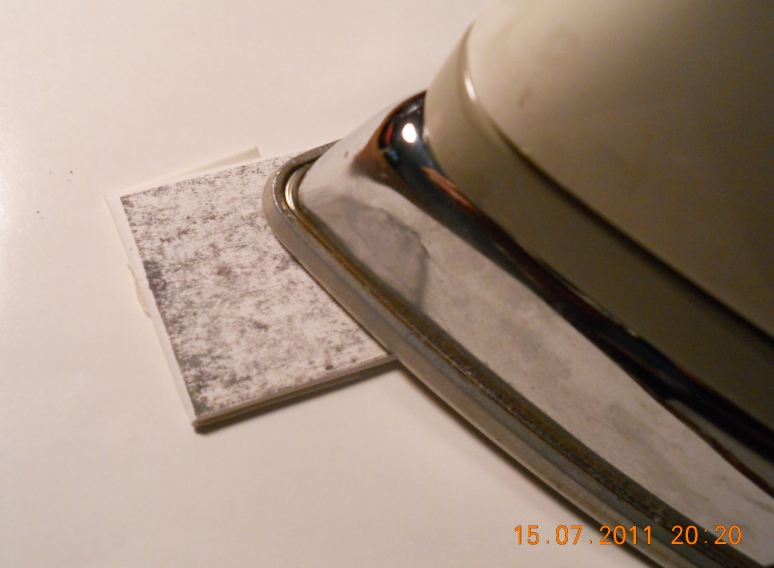

PCB ÇİZİMİNİN BAKIRA AKTARILMASI

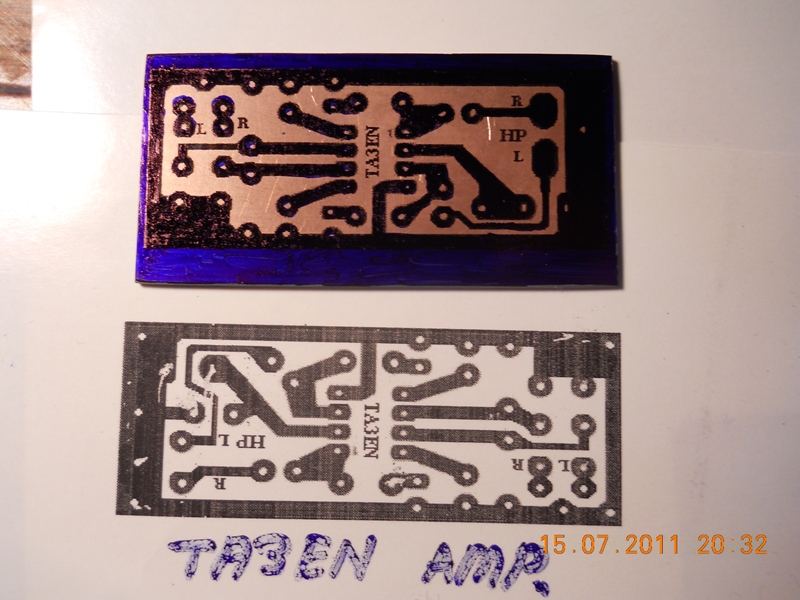

TONER BAKIRA TAMAMEN AKTARILMIŞ, KAĞITTA HİÇ TONER KALMAMIŞ HALİ

PCB ERİTİLMEYE HAZIR HATALARI DÜLTİLMİŞ DURUMDA.

BAKIR ÜÇ KLORÜRDE ERİTİLİYOR.

ERİTİLMİŞ DELİNMEYE HAZIR HALDE.

DELİKLERİ AÇILMIŞ PCB MONTAJA HAZIR.

BİTMİŞ ÇALIŞIR DURUMDA.

             BU ÇALIŞMAYLA NEYİ HEDEFLEDİM ?
             Amlplifikatör için bir çok entegre var.TBA820, LM380 LM386 vb. gibi. Ama TDA2822 biraz farklı bir entegre. Farkı
 çalışma voltajında. 2-v Arası çalışmaya elverişli yapılmış. Bu da düşük voltajlarda çalışmasını istediğimiz devrelerde bu amplifika
törü kullanma imkanı veriyor. Örneğin: 3v veya 4,5v ile çalışan bir radyo yaptınız. AF katında pekala bu  amplifikatörü  rahatlık-
la kullanabilirsiniz. Labtoplara minik amplifikatör yaparak seslerini takviye edebilirsiniz.MP3 veya MP4 lere ses ünitesi yapabilir
siniz. Parça yerleşim çizimini veremiyorum el ile çizdiğim için. Ama şemadan  yararlanarak yerleştirilebilir.
   Yapacak arkadaşlarıma başarılar ve kolaylıklar dilerim.


                                                                      TA3EN - Hüseyin KARAGÖZ
